關於產品圖稿的常見問題

在客製商品的過程中,圖稿的準備其實很重要,因為這會直接影響到最終成品的樣子。因此,我們整理了一些製圖上需要注意的問題,讓您的設計能夠順利進入生產,並完美呈現在成品上!

1.什麼是向量檔?什麼是點陣檔?

圖檔

向量檔

點陣檔

結構

向量圖是由數學公式定義的線條、曲線和形狀組成,這意味著每一個形狀、顏色和線條都是透過數學計算來生成的,因此可以任意調整大小,非常適合用來顯示極小或極大尺寸的圖形。

由許多小方塊(像素)組成,每個像素都具有固定的顏色。圖像的清晰度取決於小方塊(像素)的數量,解析度越高,像素越多,圖像越細緻。

解析度

有無限解析度,可以隨意放大或縮小而不會失真或模糊。 適合用於印刷、標誌設計、插圖等需要不同尺寸輸出的情況。

點陣圖的解析度是固定的,當你放大點陣圖時,圖像會失去細節並變得模糊或產生鋸齒狀邊緣,因為它是由有限的像素組成的。

副檔名

ai / eps / cdr / pdf

psd / jpeg / pdf / png / gif

範例

邊緣清晰銳利

邊緣鋸齒模糊

2.明明給的是PDF檔,為什麼還是不能用?

正確的PDF檔需從繪圖軟體製作並轉存才是有效檔案,若是將照片直接拖入繪圖軟體轉存成PDF則是無效檔案
最快的辨認方式:打開PDF圖稿,將檔案放到最大,若無鋸齒狀為向量檔(可使用),若有鋸齒狀則為點陣檔(不可使用).

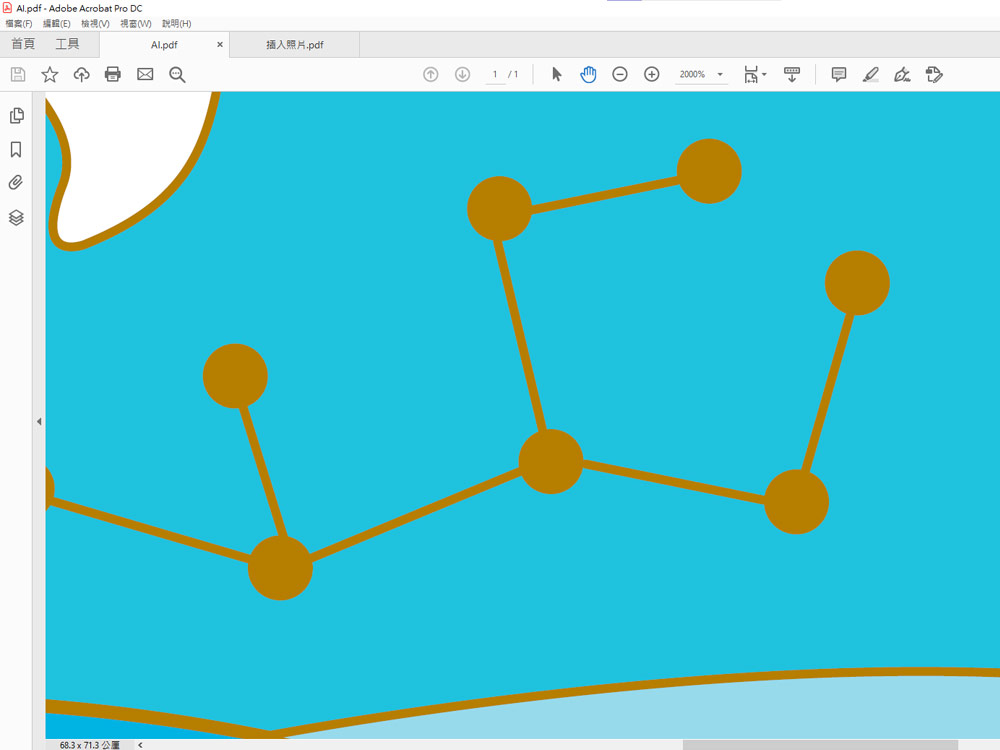

向量檔(放大縮小皆不會模糊)

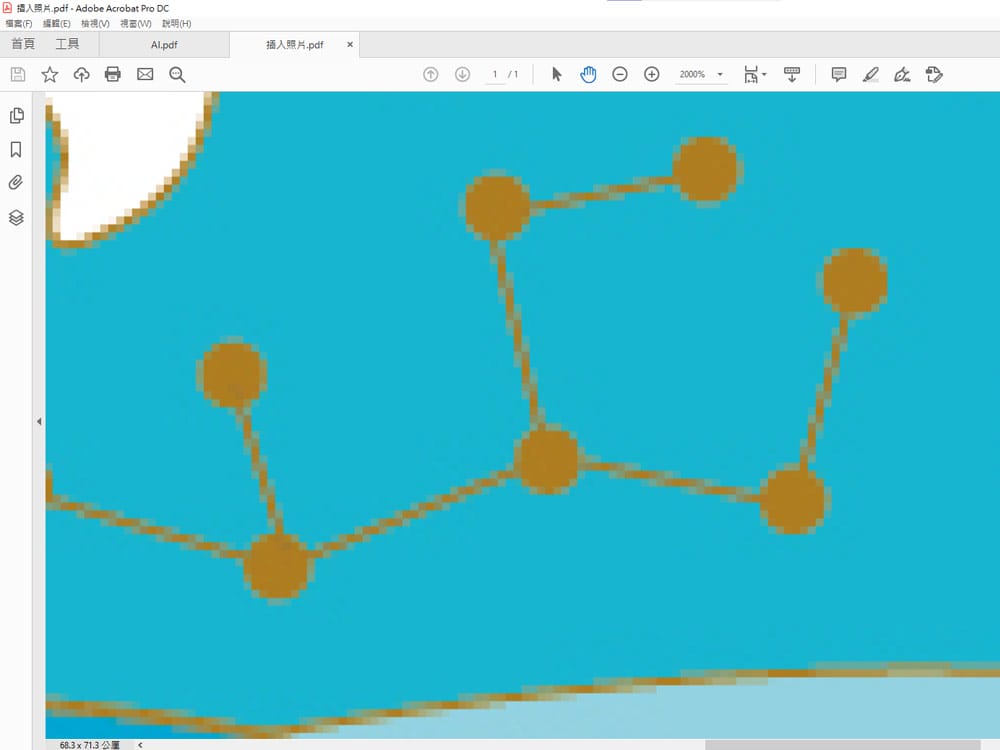

點陣檔(放大後會有鋸齒狀)

3.關於照片,需要提供多少DPI才可以製作商品

DPI(每英吋點數):主要用於列印或印刷時,表示每英吋能夠印出多少個點。DPI越高,印刷的細節越精細。舉例來說,同樣的像素,300 DPI的影像印出來會比72 DPI的影像更清晰。
舉例:若要製作一個尺寸為 25x25mm 的印刷徽章,建議提供以下相應尺寸:
300dpi,照片尺寸50x50mm (所提供之照片尺寸應為商品尺寸二倍為佳,不低於實際尺寸25*25mm)
若無法提供300dpi照片,請寄送您能提供之最佳檔案以供我司判斷。原始檔案之品質不佳,仍然可以輸出印刷,但印刷成品清晰度將受影響。

補充說明:

什麼是PPI?與DPI有什麼不一樣

PPI(每英吋像素數):主要用於數位顯示器(如手機、電腦螢幕)上,表示每英吋顯示器上顯示多少個像素。PPI越高,螢幕顯示的畫面越精細、細節越多。
DPI 是印刷解析度,PPI 是螢幕顯示解析度。當將數位影像轉為實體印刷時,DPI就變得非常重要,因為它會影響印刷品的品質。

假設影像的尺寸在螢幕和印刷品上都是一樣的,並且顯示器的 PPI 與印刷的 DPI 相同,那麼可以近似為 1:1。 例如,300 PPI 的影像在印刷時以 300 DPI 列印,會有相似的細節和解析度。

然而,這種情況在現實中並不常見,因為螢幕顯示器和印刷設備的解析度通常不同。 比如:一個影像在 72 PPI 的顯示器上可能看起來很清晰,但如果以 72 DPI 列印,則會顯得模糊和缺乏細節。

4.Ai(繪圖檔)常見問題

照片未崁入

當製作圖稿時,若有插入照片檔,請將照片崁入圖稿中,避免工廠打開圖稿時發生以下問題 :

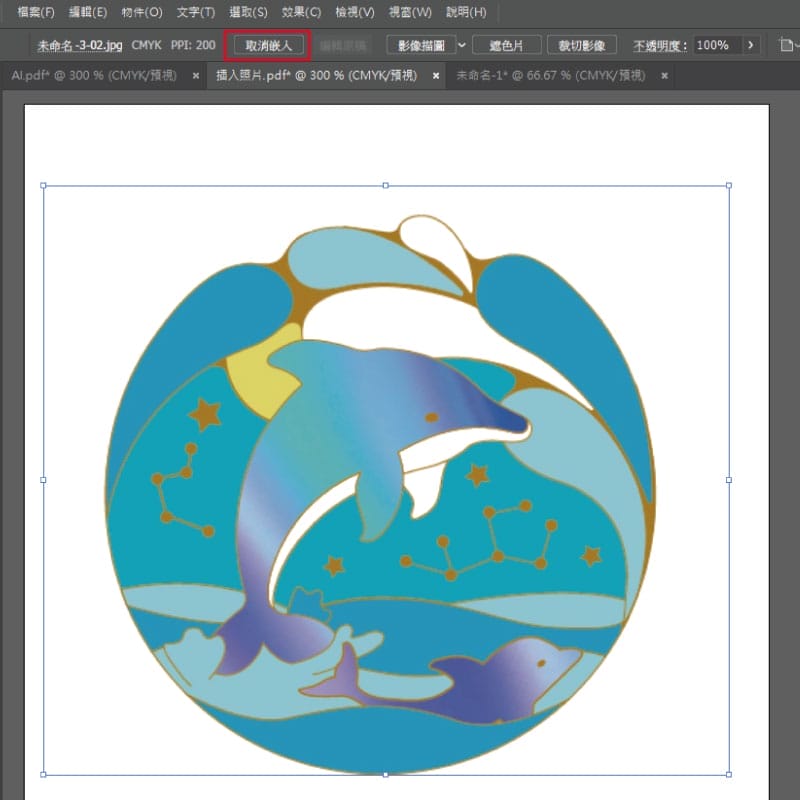

如何確認照片是否崁入圖稿中 :

X 未崁入

點擊照片會有交叉線

V 已崁入

點擊照片交叉線會不見

文字轉外框

為什麼要將文字轉外框?

  1. 防止字體缺失問題:當設計檔給工廠時,若工廠電腦沒有相同的字體,顯示出來的字體可能會被替換成其他字體。將文字轉為外框後,文字就變成向量圖形,不再依賴字體檔案,任何人都能看到一致的效果。
  2. 保持設計的一致性:轉換為外框後,文字不會因為不同的系統環境或軟件版本而改變外觀,保持設計的完整性。

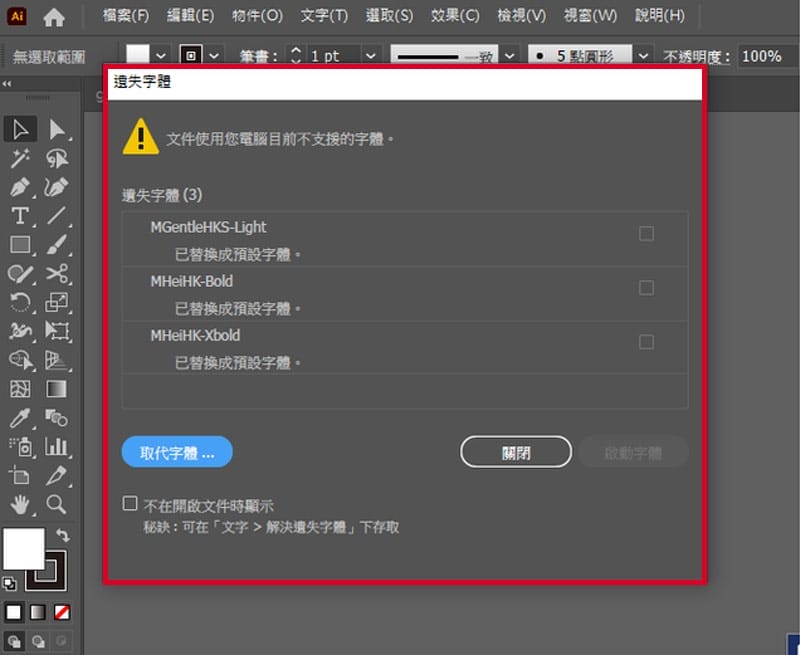

以下為字體未轉外框提示

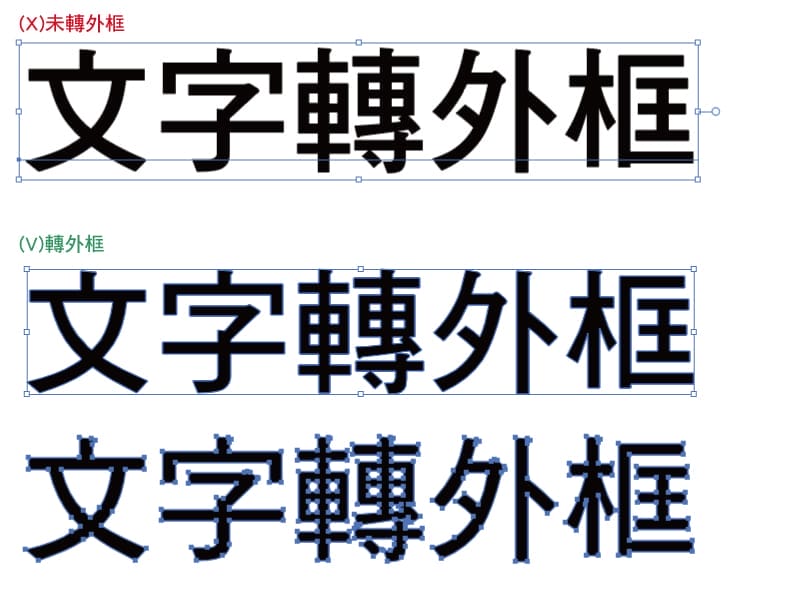

如何辨別文字是否轉外框

如果文字已轉外框,你會看到文字周圍有「細線」包覆,或有多個可調整的「錨點」,這表示文字已轉換成獨立的向量路徑。

如果文字還沒轉外框,則不會出現這些錨點。

5.如何查看圖稿中的PANTONE色票?

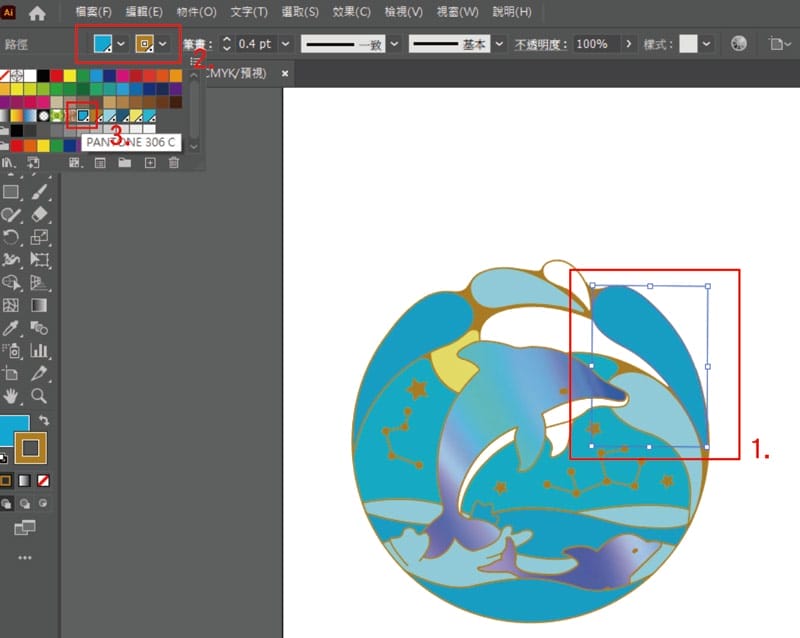

點擊圖稿要查詢的顏色位置(如藍色),在點擊左上角色塊(藍色),下方會出現色票,白色粗框標示顏色即為現在要查詢的顏色色票

小提醒:若左上方色塊(紅框2)右下角無黑點,則為四色混色色票,非PANTONE色
